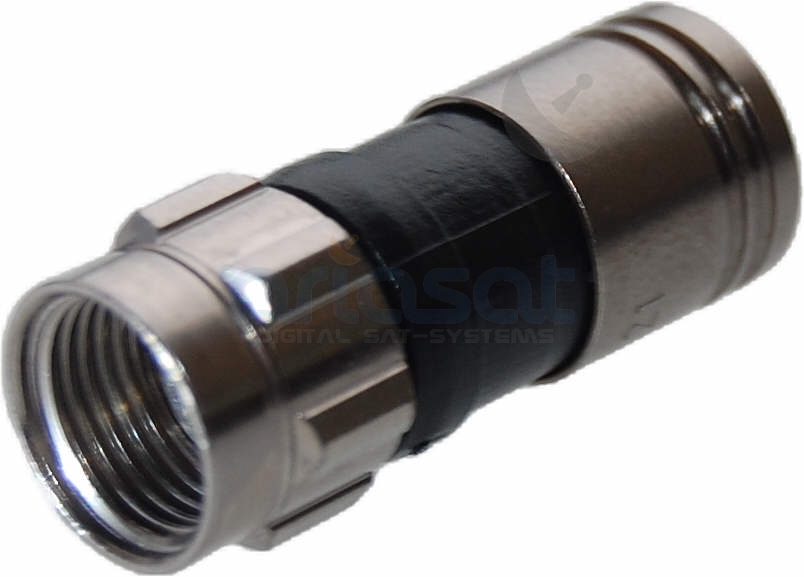

English PPC EX6-51 NT PLUS RG6 F-Stecker Kompressionsstecker
• PPC F-Kompressionsstecker für die meisten SAT-Kabel mit Außendurchmesser 6.5-7.1 mm geeignet• Zugelassen für Kabelnetze der Anbieter: KDG, Unitymedia, Kabel BW, Primacom, TeleColumbus
Technische Daten:
- Geeignet für folgender Kabel mit Durchmesser:
- Dielektrikum: 4.7-4.9mm
- Aussendurchmesser: 6.5-7.1mm
- Schirmung 30 - 1000 MHz >120 dB
- Das Schirmungsmaß übertrifft die Klasse A+ im Bereich von 30-3000 MHz
- Transfer Impedanz 5 - 30 MHz < 2,5 mOhm/m
- Rückflussdämpfung bei
- ... 1000 MHz: 32 dB
- ... 3000 MHz: 24 dB
- Wasserdicht
Montageanleitung F-Stecker
1.) Kabel abisolieren*, Geflecht zurück klappen
*Herstellerangabe ist 6,5mm/6.5mm aber mit 6.5mm/10mm geht es einfacher
2.) Stecker aufschieben bis ..
3.) das Dielektrikum am Stecker abschliesst.
4.) Kabel mit Stecker in Verpresszange einlegen und verpressen.
*Herstellerangabe ist 6,5mm/6.5mm aber mit 6.5mm/10mm geht es einfacher
2.) Stecker aufschieben bis ..
3.) das Dielektrikum am Stecker abschliesst.
4.) Kabel mit Stecker in Verpresszange einlegen und verpressen.
1x PPC EX6-51 NT PLUS F-Stecker Compression
Herstellerinformationen:
Belden Globaler Hauptsitz
1 N. Brentwood Blvd. 15th Floor
St. Louis, MO 63105
Telefon USA: +1 314.854.8000
Verantwortliche Person für die EU:
Belden Hauptsitz EMEA
Edisonstraat 9, Postbus 9
Venlo 5928 PG, Netherlands
Telefon: +31.773.878.555
