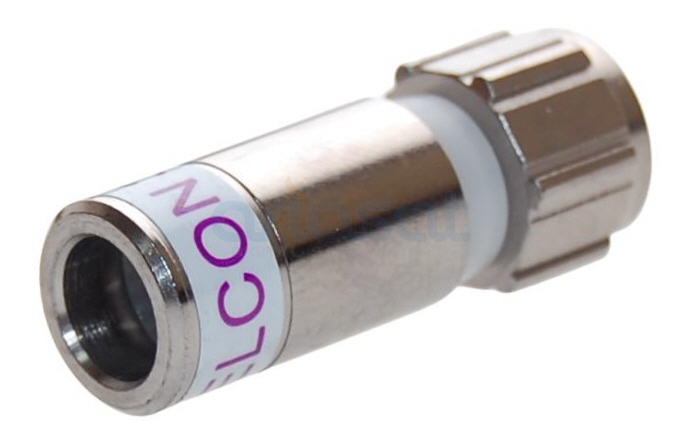

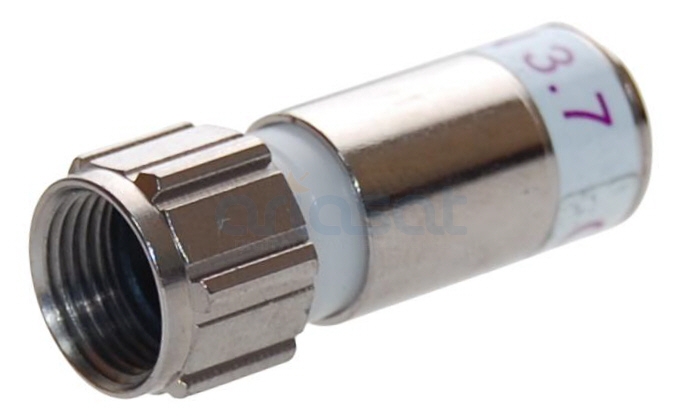

Cabelcon F-59-TD 3.7 True Drop F-Stecker / F-Kompressionsstecker für RG59 Koaxkabel

Cabelcon F-59-TD 3.7 True Drop F-Stecker RG59 Kompression

Cabelcon F-Kompressionsstecker geeignet für 5mm Koaxkabel mit Dielektrikum Ø 3.5mm

Cabelcon "True Drop" Technologie

• Optimierter Gewindeansatz:
  beim Aufschrauben findet der Stecker schneller das Gewinde
• Verbesserung der Überwurfmutter:
  Sie lässt sich jetzt besser mit den Fingern andrehen
• Neu entwickelte Kontaktfläche zur der F-Buchse:
  Der mechanische Sitz und elektrische Kontakt zwischen Stecker und Buchse verbessert sich, da die Spaltlbildung bei unebener Stirnfläche der Buchse verringert bzw. verhindert wird. Der Stecker sitzt mechanisch fester an der Buchse, die Masseverbindung ist besser und die Gefahr von Intermodulationsstörungen 3. Ordnung wird verringert. Außerdem löst sich der Stecker durch mechanische Schwingungen und Bewegen der Kabel schwerer.
• Der Stecker ist wasserdicht nach IP X68

Technische Daten:

• Schirmung 30 - 1000 MHz >120 dB
• Das Schirmungsmaß übertrifft die Klasse A+ im Bereich von 30-3000 MHz
• Transfer Impedanz 5 - 30 MHz < 2,5 mOhm/m
• Rückflussdämpfung bei
• ... 1000 MHz: 32 dB
• ... 3000 MHz: 24 dB
• Wasserdicht
• NiTin-Beschichtung für beste Korrosionsbeständigkeit

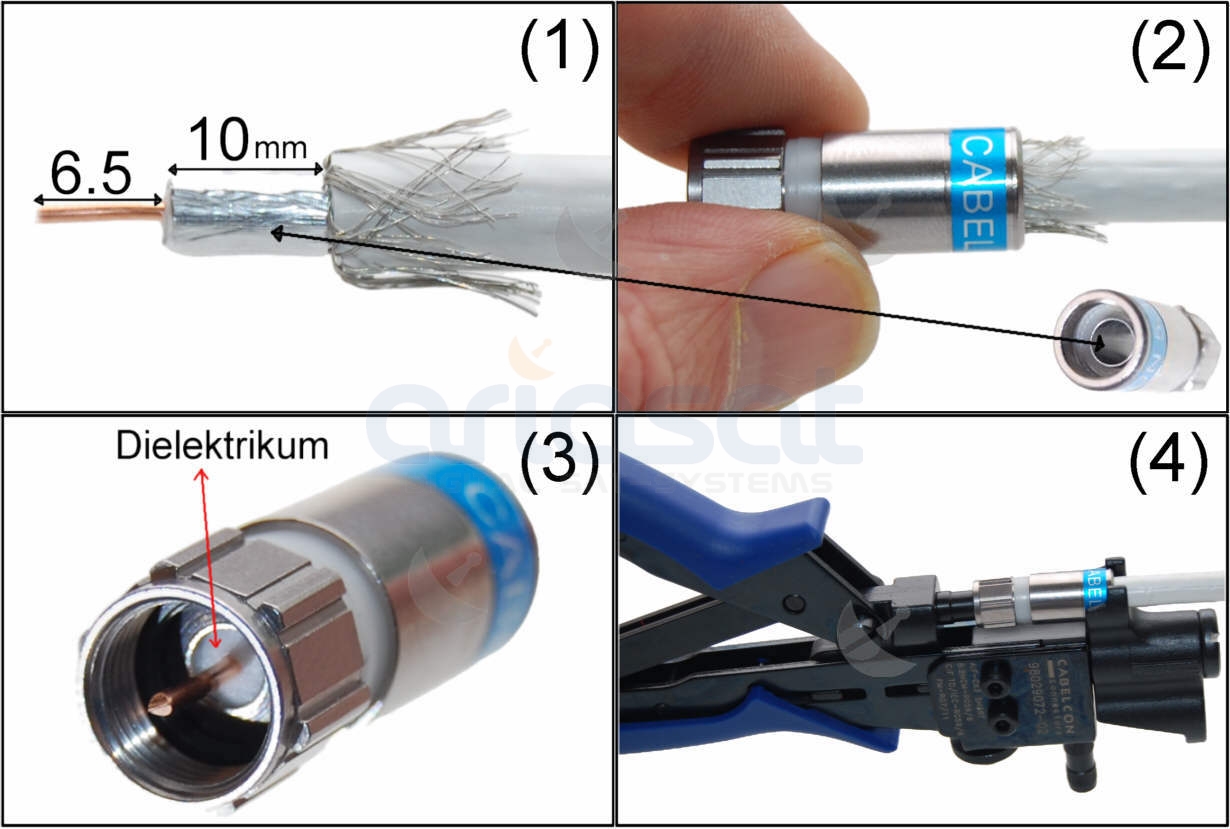

Montageanleitung F-Stecker

1.) Kabel abisolieren*, Geflecht zurück klappen
     *Herstellerangabe ist 6,5mm/6.5mm aber mit 6.5mm/10mm geht es einfacher
2.) Stecker aufschieben bis ..
3.) das Dielektrikum am Stecker abschliesst.
4.) Kabel mit Stecker in Verpresszange einlegen und verpressen.

Lieferumfang:
1x Cabelcon F-59-TD 3.7 TrueDrop F-Stecker Compression
