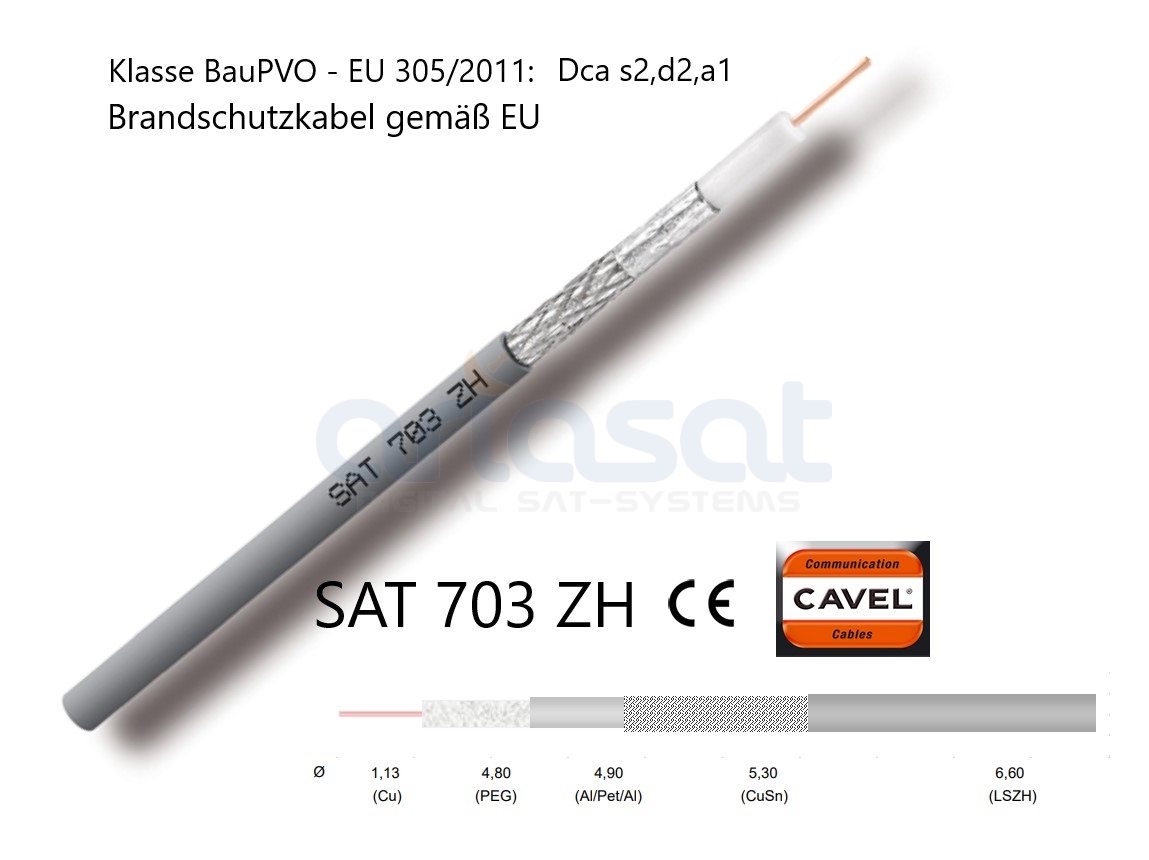

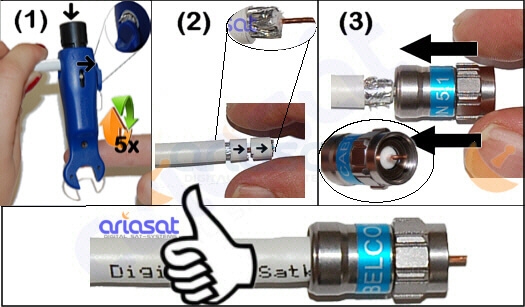

Cavel LSZH SAT-Kabel Cavel SAT703ZH Meterware
Das Kabel erfüllt hohe Anforderungen hinsichtlich Feuerschutz (Dca s2,d2,a1) der Norm EN50575 (Bauproduktenverordnung EU 305/2011).
- Das 2-fach geschirmte Koaxialkabel überträgt TV/Video Signale in höchster Qualität mit geringen LTE Interferenzen.
- Passend für Daten, TV und Satellitensignale mit höchsten Anforderungen.
- Hohe Leistung auch über lange Distanzen
- Upstream / downstream Datenübertragung
- Hohe Qualität und Langlebigkeit
- LSZH (Low Smoke Zero Halogen) Ummantelung für höchste Anforderungen an den Brandschutz.
| RG Ref. | | RG 6 EU |
| Klasse BauPVO - EU 305/2011 (DoP) | | Dca s2,d2,a1 |
| gemäß Norm | | EN 50117-2-5 |
| Reaktion bei Feuer | | EN 50575 |
| AUFBAU | | |
| Innenleiter | Ø mm | 1,13 |
| | Material | Cu |
| Dielektrikum | Ø mm | 4,80 |
| | Material | PEG |
| Band | Material | APA |
| Geflecht | Material | CuSn |
| Optische Geflecht-Dichte | % | 45 |
| Durchmesser über Geflecht | Ø mm | 5,30 |
| Aussenmantel | Ø mm | 6,6 |
| | Material | LSZH |
| MECHANISCHE DATEN | | |
| Kupfergewicht | kg/km | 14,4 |
| Kabelgewicht | kg/km | 40,7 |
| Min. Biegeradius x 1/ n | mm | 35/70 |
| Max. Zugbelastung | N | 150 |
| ELEKTRISCHE DATEN | | |
| Wellenwiderstand | Ohm | 75±3@200 MHz |
| Kapazität (@1kHz) | pF/m | 52 ± 2 |
| Verkürzungsfaktor | % | 85 |
| Dämpfung (bei 20°C ) | | |
| bei 5 MHz | dB/100m | 1,6 |
| bei 10 MHz | dB/100m | 2,1 |
| bei 30 MHz | dB/100m | 3,2 |
| bei 50 MHz | dB/100m | 4,1 |
| bei 200 MHz | dB/100m | 7,9 |
| bei 300 MHz | dB/100m | 9,8 |
| bei 470 MHz | dB/100m | 12,4 |
| bei 862 MHz | dB/100m | 17,1 |
| bei 1000 MHz | dB/100m | 18,5 |
| bei 1750 MHz | dB/100m | 24,9 |
| bei 2150 MHz | dB/100m | 27,9 |
| bei 2400 MHz | dB/100m | 29,6 |
| bei 3000 MHz | dB/100m | 33,4 |
| Rückflussdämpfung (SRL) | | |
| bei 5 - 470 MHz | dB | >30 |
| bei 470 - 1000 MHz | dB | >28 |
| bei 1000 - 2000 MHz | dB | >26 |
| bei 2000 - 3000 MHz | dB | >22 |
| Transferimpedanz (Zt) | Klasse | C |
| 5 - 30 MHz | mOhm/m | < 23 |
| Schirmungsmaß (SA) | Klasse | B |
| bei 30 - 1000 MHz | dB | >80 |
| bei 1000 - 2000 MHz | dB | >80 |
| bei 2000 - 3000 MHz | dB | >65 |
| Gleichstromwiderstand innen/aussen | Ohm/km | 18,0 / 22,0 |
| Schleifenwiderstand | Ohm/km | 40,0 |
| Hochspannungsprüfung (spark test) | kV | 3,0 |
| Betriebsstrom max. (Ieff) | A | 8 |
