Kathrein EMK 01 F-Schraubstecker für Koaxkabel Ø6,8-7,2mm

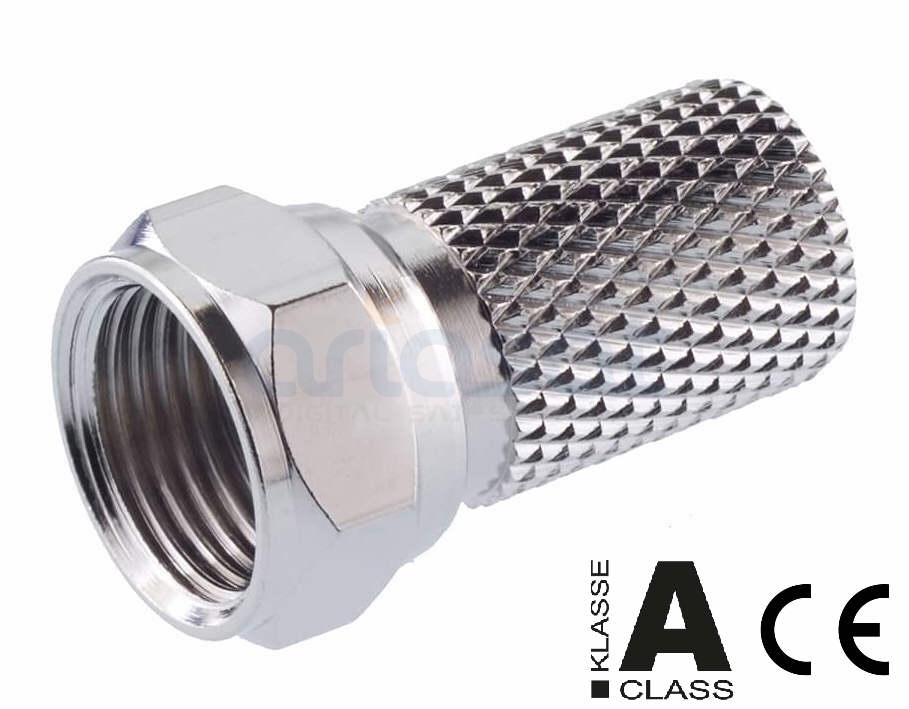

Kathrein EMK 01 F-Stecker – Hochwertiger Aufdrehstecker für 7mm Koaxialkabel

Der Kathrein EMK 01 ist der ideale F-Schraubstecker für eine schnelle und zuverlässige Verbindung in Ihrer Sat- oder Kabel-TV-Anlage. Dieser robuste Stecker wurde speziell für 7mm RG6-Kabel entwickelt und garantiert durch seine präzise Fertigung eine stabile Signalübertragung ohne Aussetzer.

Kompatibilität & Einsatzgebiete

Dieser F-Stecker ist perfekt abgestimmt auf die gängigsten Kathrein Qualitätskabel, kann aber universell für alle Koaxialkabel mit 7mm Außendurchmesser verwendet werden.

• Passend für Kathrein-Kabel: LCD 90, LCD 111 A+, LCD 115 A+, LCD 120 A+, LCD 130 A+.

• Kabeltyp: RG6 Koaxial (7mm).

• Anwendung: Ideal für den Heimanwenderbereich, SAT-Anlagen, Kabel-Receiver und LNB-Anschlüsse.

Technische Highlights

• Schirmungsklasse A: Mit einem Schirmungsmaß von > 90 dB bietet der Stecker einen soliden Schutz gegen äußere Störeinflüsse.

• Einfache Montage: Dank der präzisen Gewindeführung lässt sich der Stecker ohne Spezialwerkzeug einfach auf das Kabel aufdrehen.

• Langlebigkeit: Hochwertige Materialverarbeitung für eine dauerhaft sichere Verbindung.

Schritt-für-Schritt Montageanleitung

Für ein optimales Signal folgen Sie bitte diesen Schritten:

1. Abisolieren: Entfernen Sie vorsichtig ca. 12mm der äußeren Ummantelung des Koaxialkabels.

2. Geflecht vorbereiten: Schlagen Sie das freigelegte Drahtgeflecht nach hinten über den Außenmantel um (nicht abschneiden!).

3. Dielektrikum & Innenleiter: Legen Sie ca. 8mm des Innenleiters frei, indem Sie die weiße Isolierung entfernen.

4. Montage: Drehen Sie den EMK 01 F-Stecker im Uhrzeigersinn fest auf das Kabel auf, bis das Dielektrikum bündig mit der inneren Kante des Steckers abschließt.

5. Finish: Kürzen Sie den Innenleiter so weit, dass er ca. 1mm über den Steckerrand hinausragt.
