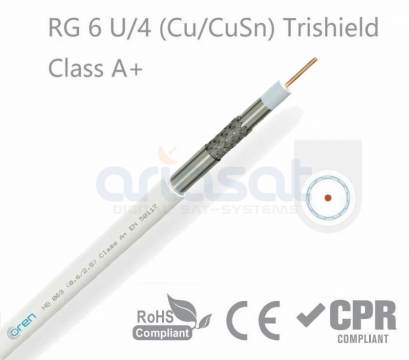

Ören HD 063 (0.6/2.7) PVC Mini Koax 4,3 mm Class A+ weiss Trishield Meterware 29m

Ören HD 063  Mini Antennenkabel / Koaxialkabel Meterware

• Mini Trishield-Koaxialkabel
• Cu-Innenleiter
• 3-fach geschirmt, Schirmung nach EN50117-2-4 Klasse A+ (SM > 95 dB, KW < 2,5 mΩ/m)
• Außendurchmesser 4,3 mm
• Farbe: Weiß
• UV-Beständig
• Kupferanteil 9,7 kg/km

Technische Daten:

• Innenleiter: ø 0,6 mm Vollkupfer
• Isolierung : ø 2,7 mm gasgeschäumtes PE
• 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
• 2. Schirm : verzinntes Kupfergeflecht 65% Bedeckung
• 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
• Außenmantel : ø 4,30mm PVC weiß
• Brandschutzklasse laut Bauproduktenverordnung EN 50757: Eca
• Kabelgewicht: 25 kg/km
• minimaler Biegeradius: 25mm
• maximale Zugfestigkeit: 30N
• Flammwidrig nach: IEC 60322-1
• Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
• Wellenwiderstand 75 ± 2 Ohm
• Kapazität 53 ± 2 pF/m
• Verkürzungsfaktor: 82%
• Gleichstromwiderstand Innenleiter 6,19 Ohm/100m
• Kopplungswiderstand: 5 - 30 MHz: <2,5 mOhm/m
• Schirmungsmaß : 30-1000 MHz : >100 dB

Dämpfung:

• 5 MHz 2.8 dB/100m
• 50 MHz 7.8 dB/100m
• 100 MHz 10.9 dB/100m
• 230 MHz 16.8 dB/100m
• 470 MHz 24.2 dB/100m
• 860 MHz 33.2 dB/100m
• 1006 MHz 35.9 dB/100m
• 1750 MHz 45.8 dB/100m
• 2150 MHz 53.9 dB/100m
• 2400 MHz 56.9 dB/100m

Rückflussdämpfung:

• 5-470 MHz > 26 dB
• 470-862 MHz > 23 dB
• 862-2150 MHz > 18 dB

Lieferumfang:
1x Ören HD 063 A+ Koaxialkabel Meterware
