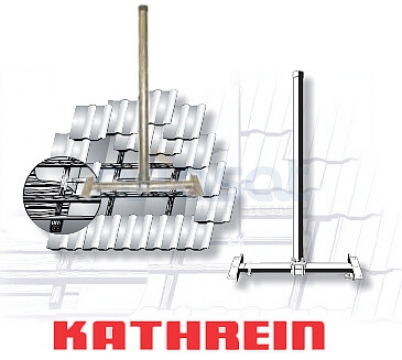

Dachhalterung für Aufdachmontage | Kathrein ZAS 41 | 48 mm x 1300mm

TÜV-geprüft für Parabolantennen bis 1 m Ø
ZAS 41 für eine Parabolantenne und eine zusätzliche UKW-Antenne
Montage von außen direkt oder durch die Konterlattung auf den Sparren
Flexible Anpassung an den Sparrenabstand durch ausziehbares Teleskoprohr
Für jede Dachneigung stufenlos einstellbar (Begrenzung nur durch Abdeckblech)
Kabeleinführung über die Mastspitze mit ZTC 08 (im Lieferumfang von ZTS 41 enthalten)
Mit Erdungsschraube, Mastabdeckkappe und
6 Befestigungsschrauben 10 x 100 mm
Feuerverzinkt
Mastdurchmesser 48 mm
Mastlänge 1300 mm

Montage:

Entfernen Sie eine ausreichende Anzahl von Dachziegeln
Ziehen Sie den Sparrenhalter auf die Breite der Dachsparren bzw. der Konterlattung auseinander
Ziehen Sie die Feststellschraube des Teleskoprohres fest
Führen Sie den Erdungsdraht in die Erdungsklemme ein und ziehen Sie die Mutter fest
Verschieben Sie den Mast entlang des Teleskoprohres derart, dass das Blei-Abdeckblech in den Verbund der Dachziegel passt
Sollten Sie beabsichtigen, Kabel über die Mastspitze einzuführen, entfernen Sie die vorhandene Mastkappe
Kippen Sie den Mast in Richtung Giebel ab und ziehen Sie das Blei-Abdeckblech und den Abdeckkragen über die Mastspitze
Stecken Sie den inneren Teil der Mastabdeckung bei geöffneter Kappe auf
Klappen Sie den Mast weiter ab und führen Sie die benötigte Anzahl an Kabeln an der Öffnung am unteren Ende des

Mastes ein. Schieben Sie die Kabel in Richtung Mastspitze, bis diese
in ausreichender Länge herausragen

Drücken Sie die Kabel in die Kabelhalter am oberen Rand der Mastkappe ein und schließen Sie die Kappe
Richten Sie den Antennenmast mit Hilfe einer Wasserwaagesenkrecht aus und ziehen Sie anschließend die vier Muttern (M10) mit einem 17-mm-Schlüssel fes
Anschließend bringen Sie das Blei-Abdeckblech in Position und falzenSie den oberen Rand und die seitlichen Ränder des Bleches ca. 2 cm nach oben, um evtl. eintretenden Niederschlag sicher auf die darunter liegende Eindeckung zu leiten
Ziehen Sie den Abdeckkragen über den Einführstutzen des BleiAbdeckbleches
Nach gewünschter Kabelverlegung decken Sie das Dach wieder ein
