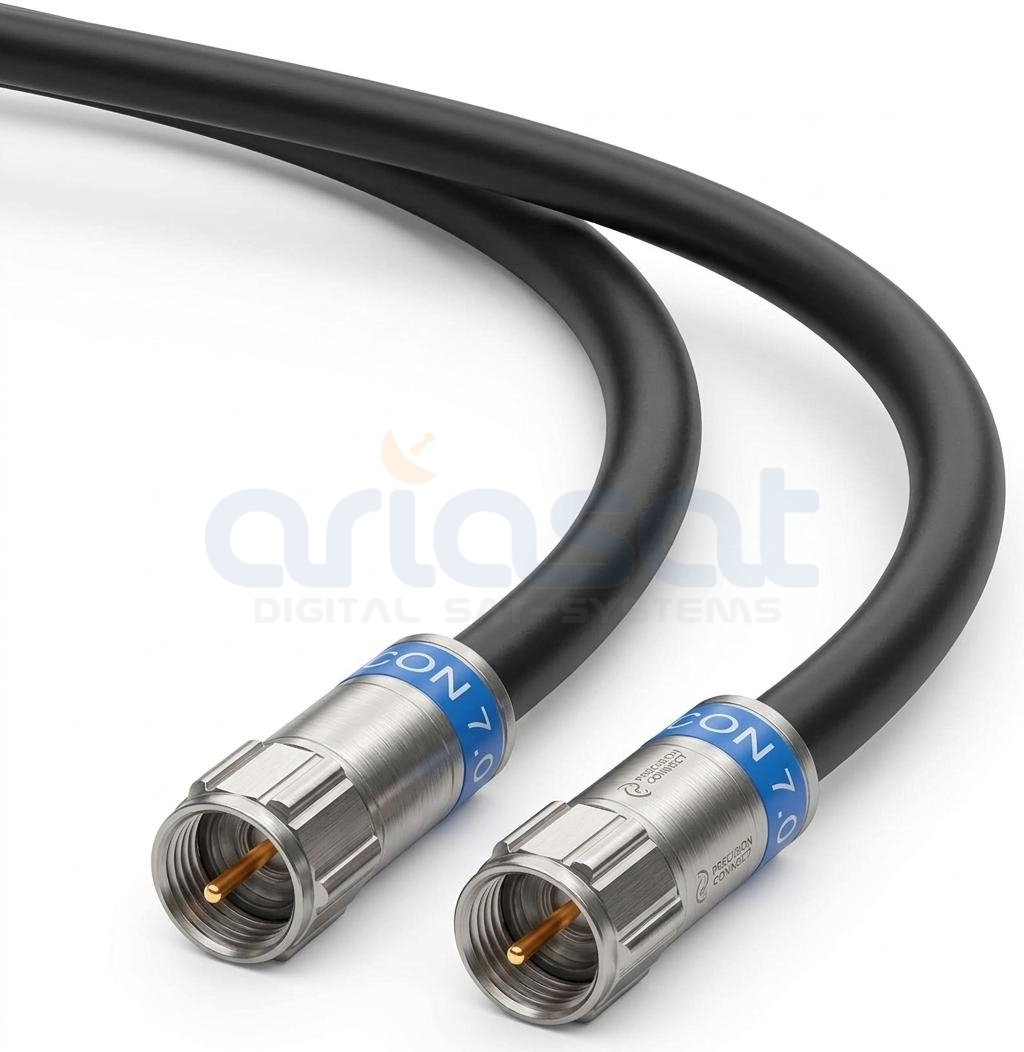

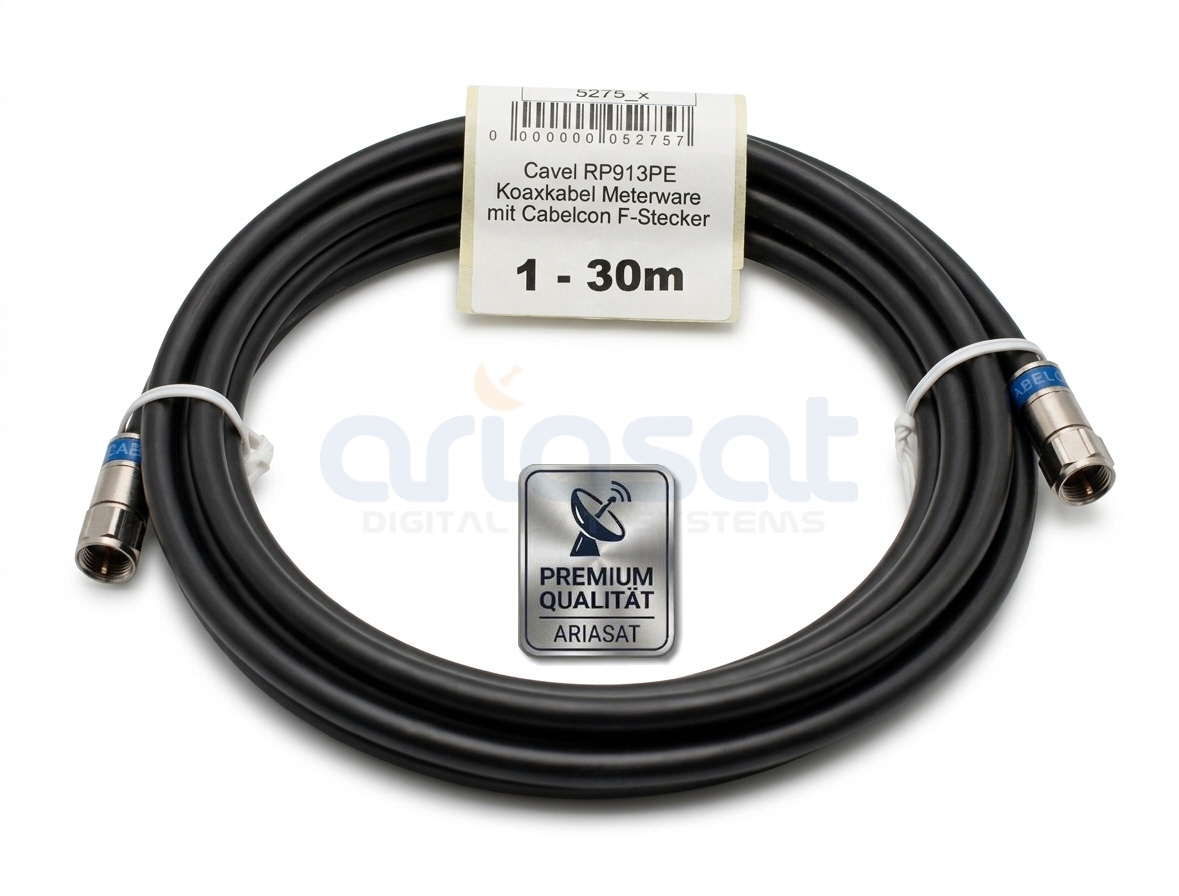

English Fertige Sat-Kabel für den Außeneinsatz Wasserdicht und UV-Stabil mit Cabelcon F-Stecker
Technische Daten:

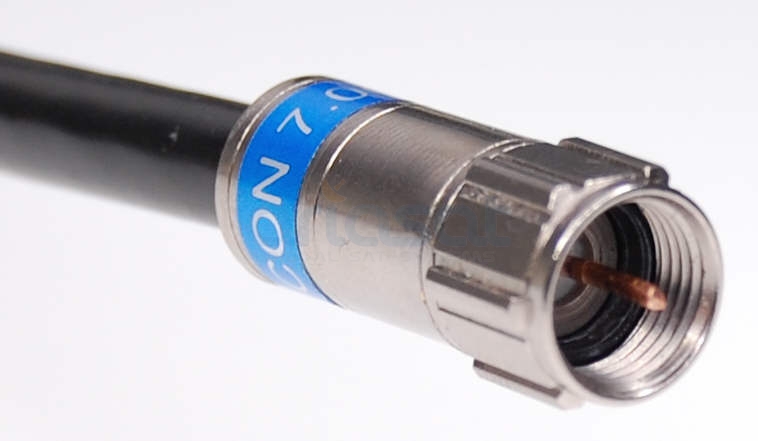

• 100% Wasserdichte Cabelcon Kompressionsstecker F-6-TD 7.0 QM TrueDrop• Die NITIN-Beschichtung gewährleistet eine extrem hohe Korrosionsbeständigkeit bei ausgezeichneten Kontakteigenschaften.

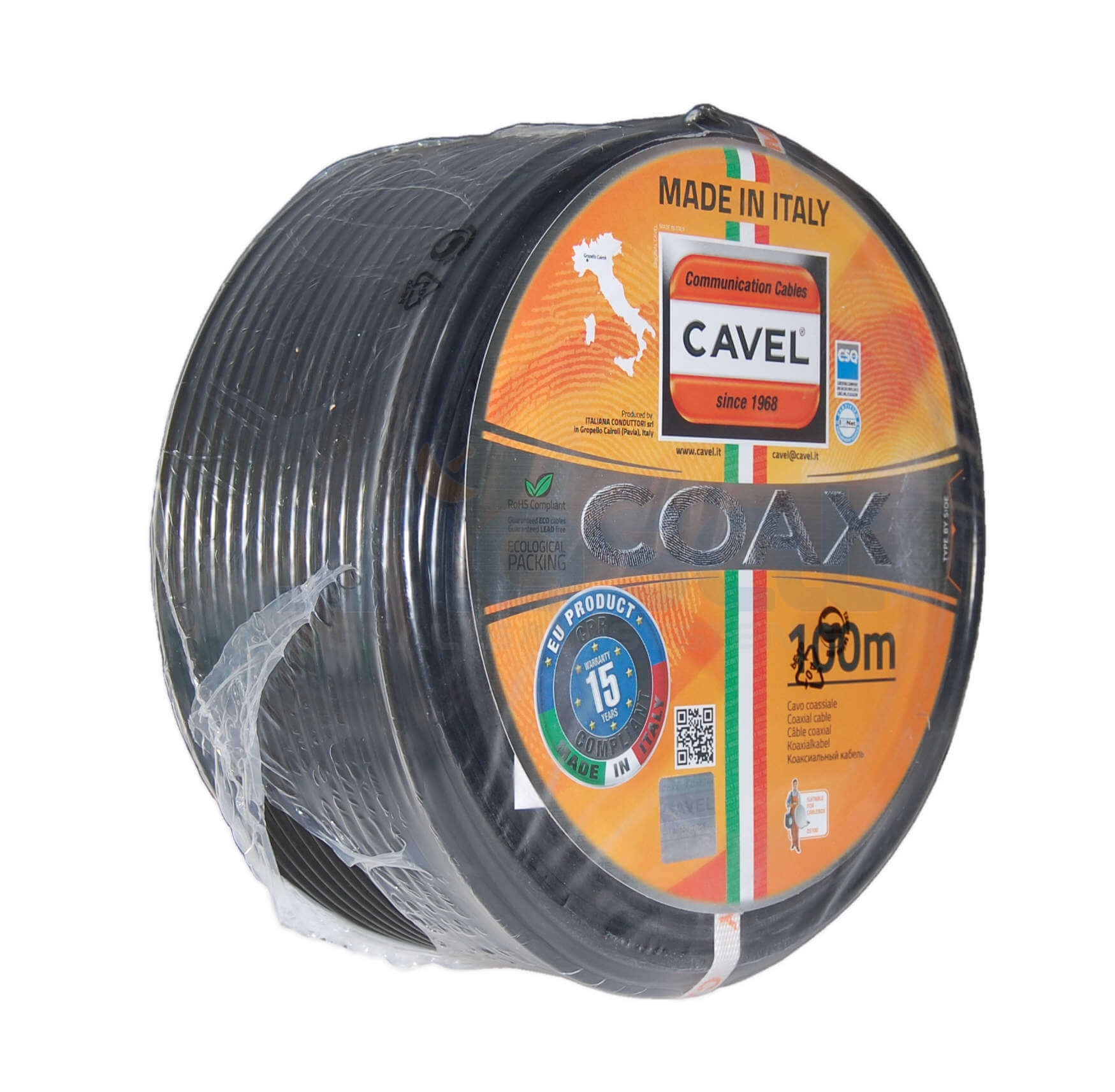

Antennenkabel Cavel RP913PE Class A++ UV-Beständig Schwarz | ||
| Klasse BauPVO - EU 305/2011 (DoP) | Fca | |
| Anwendung | DOCSIS 3.1 (Data Over Coax System) | |
| gemäß Norm | EN 50117-2-5 | |
| Reaktion bei Feuer | EN50575 | |
| AUFBAU | ||
| Innenleiter | Ø mm | 1,13 |
| Material | Cu | |
| Dielektrikum | Ø mm | 4,75 |
| Material | PEG | |
| Band | Material | AP |
| Geflecht | Material | CuSn |
| Optische Geflecht-Dichte | % | 72 |
| Durchmesser über Geflecht | Ø mm | 5,30 |
| Aussenmantel | Ø mm | 6,6 |
| Material | PE | |
| MECHANISCHE DATEN | ||
| Kupfergewicht | kg/km | 19,1 |
| Kabelgewicht | kg/km | 41,0 |
| Min. Biegeradius x 1/ n | mm | 40/80 |
| Max. Zugbelastung | N | 150 |
| ELEKTRISCHE DATEN | ||
| Wellenwiderstand | Ohm | 75±3@200 MHz |
| Kapazität (@1kHz) | pF/m | 52 ± 2 |
| Verkürzungsfaktor | % | 85 |
| Dämpfung (bei 20°C ) | ||
| bei 5 MHz | dB/100m | 1,4 |
| bei 10 MHz | dB/100m | 1,9 |
| bei 30 MHz | dB/100m | 3,0 |
| bei 50 MHz | dB/100m | 4,0 |
| bei 200 MHz | dB/100m | 8,1 |
| bei 300 MHz | dB/100m | 9,9 |
| bei 470 MHz | dB/100m | 12,6 |
| bei 862 MHz | dB/100m | 17,3 |
| bei 1000 MHz | dB/100m | 18,7 |
| bei 1750 MHz | dB/100m | 25,7 |
| bei 2150 MHz | dB/100m | 28,8 |
| bei 2400 MHz | dB/100m | 30,6 |
| bei 3000 MHz | dB/100m | 34,1 |
| Rückflussdämpfung (SRL) | ||
| bei 5 - 470 MHz | dB | >30 |
| bei 470 - 1000 MHz | dB | >28 |
| bei 1000 - 2000 MHz | dB | >26 |
| bei 2000 - 3000 MHz | dB | >22 |
| Transferimpedanz (Zt) | Klasse | A+ |
| 5 - 30 MHz | mOhm/m | < 2,5 |
| Schirmungsmaß (SA) | Klasse | A++ |
| bei 30 - 1000 MHz | dB | >112 |
| bei 1000 - 2000 MHz | dB | >104 |
| bei 2000 - 3000 MHz | dB | >91 |
| Gleichstromwiderstand innen/aussen | Ohm/km | 18,0 / 10,7 |
| Schleifenwiderstand | Ohm/km | 28,7 |
| Hochspannungsprüfung (spark test) | kV | 5,0 |
| Betriebsstrom max. (Ieff) | A | 8 |
Artikel wird, wenn nicht in gewünschter Menge vorrätig, sofort für Sie angefertigt!
