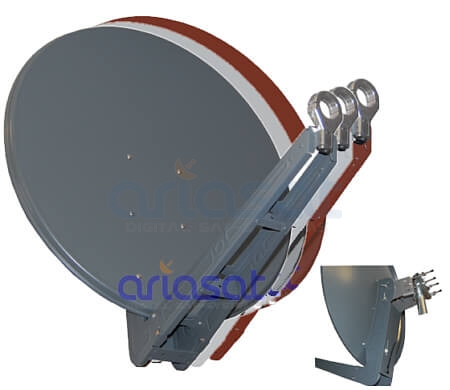

English Gibertini SE Profi Serie Alu Sat-Antenne 85cm Ø
Willkommen in der Luxusklasse!
Highend Profi Sat-Antenne aus der SE Profi Serie von Italienischen Hersteller Gibertini. Durch 6-Punkt Befestigung und der massiven Masthalterung, ist eine sehr hohe Stabilität und durch extreme Korrosionsfestigkeit lange Lebensdauer gewährleistet. Die Antenne ist komplett lackiert in Anthrazit. Auch als Ziegelrot und Lichtgrau erhältlich.
Attraktives Design und maximaler Vormontagegrad zeichnen diese Antennenserie aus.
Antenne befestigen, Feedarm runterklappen, mit Inbusschraube sichern, LNB einklicken, Kabel anschließen und die SE Serie ist zum Ausrichten empfangsbereit.
Frequenzbereich (GHz) 10.00-13.00
Spiegel-Abmessungen (cm) 85.0 x 90.5
Spiegel-Wirkfläche (cm) 81.5 x 87.0
Wirkungsgrad* (%) 69
Gewinn* bei 10.70 GHz (dB) >37.80
Gewinn* bei 11.70 GHz (dB) >38.50
Gewinn* bei 12.75 GHz (dB) >39.20
Kreuzpolarisationsentkopplung*
auf der Hauptachse (dB) >26
Nebenkeulendämpfung* (dB) 24
Rauschtemperatur* bei 30° Elevation (K) 40.0
F/D - Verhältnis 0.67
Öffnungswinkel* bei -3dB 1.95°
Offset-Korrekturwinkel 21,1°
erforderliche Feedausleuchtung 69°
mechanische Feedaufnahme (mm) 40 / 23
Einstellbereich Elevation 0° - 90°
Mastaufnahme (mm) 30 - 90
Spiegelstärke (mm) 1.2
Windlast bei 120 km/h (kg) 75
Betriebsbedingungen: Temperatur -30° / +70°,
Luftfeuchtigkeit 0-100%
*Werte bei Frequenz 10.95 GHz und angepasstem Feed
Lieferumfang:
1x SE Profi 85cm Aluminium Spiegel mit 6 Punktbefestigung

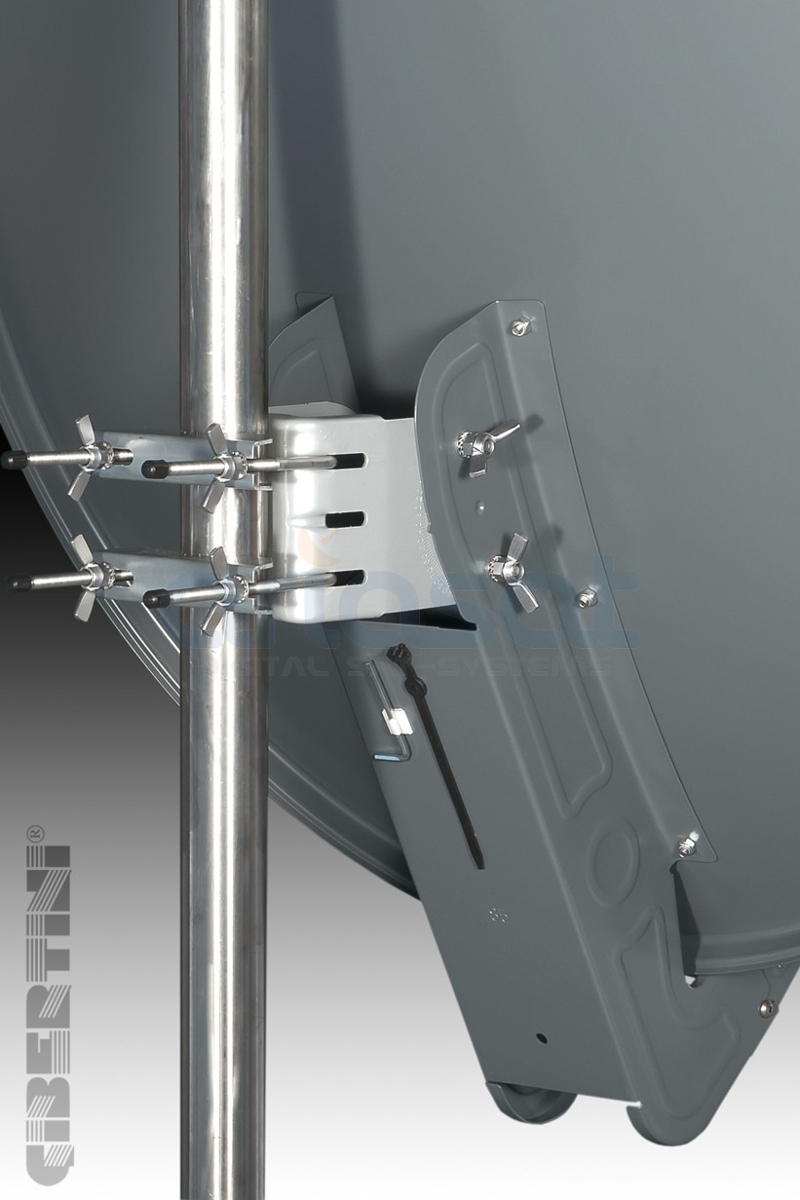

1x Rückenteil komplett lackiert mit einstellbarem Elevationswinkel
1x ALU-Feedarm mit Kabeldurchführung
1x ALU Druckguss LNB-Halterung für 40mm LNBs
2x Mastbefestigungsschelle für Mastdurchmesser von 30-90mm
1x Schraubensatz
1x Inbusschlüssel
1x Montageaufbauanleitung
Willkommen in der Luxusklasse!
Highend Profi Sat-Antenne aus der SE Profi Serie von Italienischen Hersteller Gibertini. Durch 6-Punkt Befestigung und der massiven Masthalterung, ist eine sehr hohe Stabilität und durch extreme Korrosionsfestigkeit lange Lebensdauer gewährleistet. Die Antenne ist komplett lackiert in Anthrazit. Auch als Ziegelrot und Lichtgrau erhältlich.
Attraktives Design und maximaler Vormontagegrad zeichnen diese Antennenserie aus.
Antenne befestigen, Feedarm runterklappen, mit Inbusschraube sichern, LNB einklicken, Kabel anschließen und die SE Serie ist zum Ausrichten empfangsbereit.
- Spiegel aus polyesterbeschichtetem Aluminium.
- Die Rückenhalter aus sendzimir- bandverzinktem Stahl sind ebenso in Spiegelfarbe beschichtet.
- Super Stabile Feedarm in Spiegelfarbe lackiert.
- Premium LNB-Halter 40mm aus vibrationsgeschliffenem Alu-Druckguss,
- optional auch als Multifeedhalter für den Empfang von mehreren Satelliten erhältlich.
- Mastbefestigungsschellen und Spiegelbefestigungsschrauben sind aus Edelstahl gefertigt.
Frequenzbereich (GHz) 10.00-13.00
Spiegel-Abmessungen (cm) 85.0 x 90.5
Spiegel-Wirkfläche (cm) 81.5 x 87.0
Wirkungsgrad* (%) 69
Gewinn* bei 10.70 GHz (dB) >37.80
Gewinn* bei 11.70 GHz (dB) >38.50
Gewinn* bei 12.75 GHz (dB) >39.20
Kreuzpolarisationsentkopplung*
auf der Hauptachse (dB) >26
Nebenkeulendämpfung* (dB) 24
Rauschtemperatur* bei 30° Elevation (K) 40.0
F/D - Verhältnis 0.67
Öffnungswinkel* bei -3dB 1.95°
Offset-Korrekturwinkel 21,1°
erforderliche Feedausleuchtung 69°
mechanische Feedaufnahme (mm) 40 / 23
Einstellbereich Elevation 0° - 90°
Mastaufnahme (mm) 30 - 90
Spiegelstärke (mm) 1.2
Windlast bei 120 km/h (kg) 75
Betriebsbedingungen: Temperatur -30° / +70°,
Luftfeuchtigkeit 0-100%
*Werte bei Frequenz 10.95 GHz und angepasstem Feed
Lieferumfang:
1x SE Profi 85cm Aluminium Spiegel mit 6 Punktbefestigung
1x Rückenteil komplett lackiert mit einstellbarem Elevationswinkel
1x ALU-Feedarm mit Kabeldurchführung
1x ALU Druckguss LNB-Halterung für 40mm LNBs
2x Mastbefestigungsschelle für Mastdurchmesser von 30-90mm
1x Schraubensatz
1x Inbusschlüssel
1x Montageaufbauanleitung
