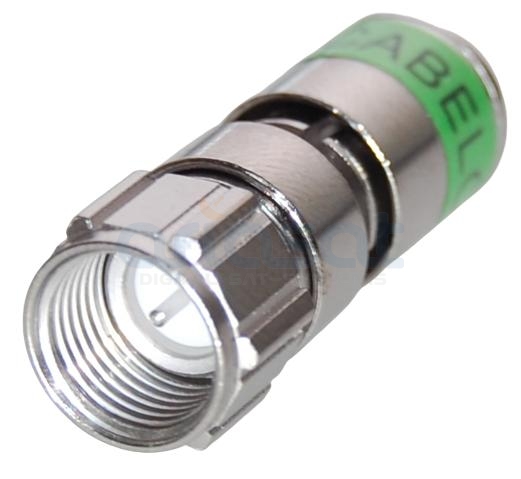

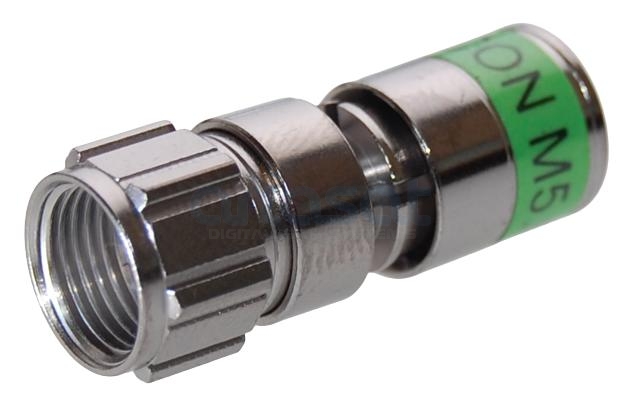

Cabelcon FM-MINI-TD QM 5.0 W/O O-RING Push-Pin Compression F-Stecker für 5mm Midi Koaxialkabel

Cabelcon FM-MINI-TD QM 5.0 W/O O-RING Push-Pin

Hochwertiger Cabelcon Quick-Mount-Kompressionsstecker mit eigenem Innenleiter (Push-Pin Prinzip) für Midi-Kabel
Nur für den Innenbereich (nicht wasserdicht)!

Sichere Kontaktierung in F-Buchsen durch das Push-Pin Prinzip:

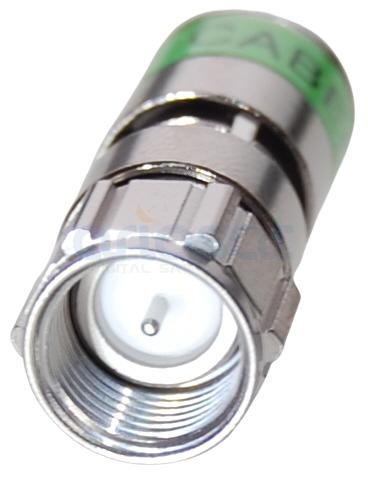

Der F-Stecker bringt seinen eigenen Innenleiter mit. Dieser ist im Lieferzustand im F-Stecker versenkt. Durch das Einschieben des abisolierten Kabels wird der Pin des F-Steckers durch den Kabelinneleiter in die richtige Position herausgedrückt. Gleichzeitig wird dabei der Innenleiter des Kabels von Kontaktklemmen fixiert. So ist selbst bei Innenleitern von weniger als 0,6mm Durchmesser der sichere Kontakt in einer F-Buchse gewährleistet. Darüber hinaus ist somit auch optisch gut erkennbar, wann das Kabel weit genug in den Stecker eingeschoben wurde.

Cabelcon "Quick Mount" Technologie

• Cabelcon F-Kompressionsstecker nach dem patentierten Cabelcon Quick-Mount Prinzip
• Der Stecker klemmt sich von außen auf das Kabel
• Einfache Installation ohne Kraftaufwand es muss kein Röhrchen mehr unter das Geflecht geschoben werden.
• Einsatzort: Innenbereich nicht wasserdicht!
• Bei Quick Mount Steckern darf das Geflecht NICHT zurückgeschlagen werden.
• Darüber hinaus müssen alle Schirmfolien über dem Geflecht entfernt werden.
• Es ist für Mini-Kabel mit folgender Durchmesser geeignet:
  • Innenleiter Isolation: 3.6 - 4.4mm
  • Aussendurchmesser: 4.9 - 5.4 mm

Cabelcon "True Drop" Technologie

• Optimierter Gewindeansatz:
  beim Aufschrauben findet der Stecker schneller das Gewinde
• Verbesserung der Überwurfmutter:
  Sie lässt sich jetzt besser mit den Fingern andrehen
• Neu entwickelte Kontaktfläche zur der F-Buchse:
  Der mechanische Sitz und elektrische Kontakt zwischen Stecker und Buchse verbessert sich, da die Spaltlbildung bei unebener Stirnfläche der Buchse verringert bzw. verhindert wird. Der Stecker sitzt mechanisch fester an der Buchse, die Masseverbindung ist besser und die Gefahr von Intermodulationsstörungen 3. Ordnung wird verringert. Außerdem löst sich der Stecker durch mechanische Schwingungen und Bewegen der Kabel schwerer.

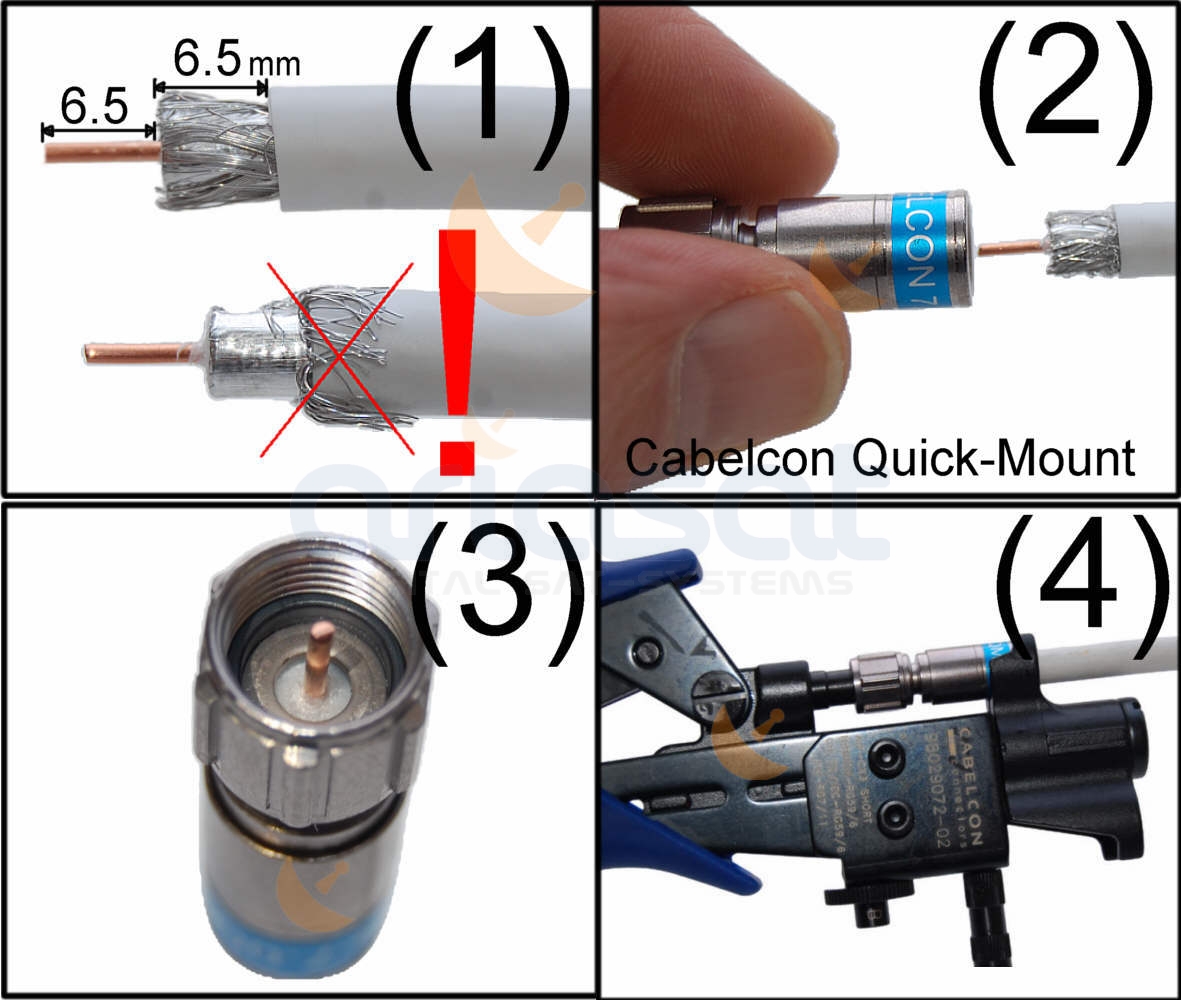

Montageanleitung Quick Mount

1.) Kabel abisolieren, Geflecht nicht zurück klappen!
2.) Stecker aufschieben bis ..
3.) das Dielektrikum am Stecker abschliesst.
4.) Kabel mit Stecker in Verpresszange einlegen und verpressen.

Lieferumfang:
1x Cabelcon FM-MINI-TD QM 5.0 W/O O-RING Push-Pin TrueDrop Compression F-Stecker
