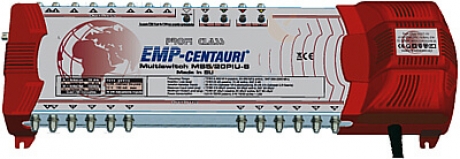

EMP-Centauri Profi Class Multischalter 5/28 PIU-6

EMP-Centauri Profi Class Multischalter 5/28 PIU-6

1 Sat -> 28 Teilnehmer

Detailbeschreibung
EMP Profi Line Multischalter MS 5/28 PIU-6 zur Verteilung von einem beliebigen Quattro LNB (4 Sat - ZF-Ebenen) und einer terrestrischen Antenne auf 28 Teilnehmer. Der Multischalter ist bei passiver Terrestrik Rückkanaltauglich und es besteht die Möglichkeit entweder eine terrestrische Antenne (DVB-T, UKW, DAB), Kabelprogramme (DVB-C) oder Überwachungskameras einzuschleusen.

Mit den Pegelstellern haben Sie die Möglichkeit die Eingangssignalstärke der 4 Sat - ZF-Ebenen und der Terrestrik von 0-15 dB einzustellen bzw. aufeinander anzugleichen. Das kurzschlusssichere Hochleistungs-Stromsparnetzteil versorgt auch problemlos die einfachsten LNB. Der Multischalter ist Twin und Quad LNB (Quattro-Switch) tauglich. Bei Bedarf können Sie den oben genannten Multischalter jederzeit mit einer Kaskade um weitere Teilnehmeranschlüsse erweitern.

Technische Daten:

Allgemein

• Modellbezeichnung: EMP centauri MS 5/20 PIA-6
• Aufbau: 5 Eingänge / 28 Teilnehmerausgänge
• Empfang: 1 Satellit, 1 terrestrische Antenne
• Terrestrik Aktiv (Verstärkung): Ja
• Sat-Bereich Aktiv (Verstärkung): Ja
• Digital-Tauglich (DVB-S): Ja
• HDTV-Tauglich (DVB-S2): Ja
• Twin-LNB tauglich: Ja
• Quad-LNB tauglich: Ja
• Pegelsteller Signalstärke: Ja
• Erdungsklemme: Ja
• Als Kaskaden-Abschlussteil einsetzbar: Ja

Technik

• Frequenzbereich SAT: 950 ~ 2300 MHz
• Frequenzbereich Terr. Input: 40-862 MHz
• Frequenzbereich Outputs: 40-2300 MHz
• Control: 10-14.5/15.5-20 V +0/22kHz
• Anschlussdämpfung SAT: 4 dB (typ.)
• Anschlussdämpfung Terr.: 0 dB (typ.)
• Entkopplung SAT/SAT: > 20 dB
• Max. Eingangspegel SAT: 93 dBµV
• Max. Eingangspegel Terr.: 94 dBµV
• Rückflussdämpfung: keine Angabe
• Satellitenumschaltung: entfällt
• Schirmungsmaß: keine Angabe
• Eingang Terrestrik: 1 F-Anschluss weiblich
• Eingang Sat-Ebenen: 4 F-Anschlüsse weiblich
• Teilnehmerausgänge: 28 F-Anschlüsse weiblich

Stromversorgung Herstellerangaben

• Netzschalter: Nein
• Schaltnetzteil: Nein
• Energieschonend: Ja
• Kurzschlussfest: Ja
• LNB-Strom: 1600 mA max.
• Strombedarf vom Receiver: 45 mA max.
• Leistungsaufnahme Betrieb: 11 W + LNB
• Netzteil intern: P1U27 18 V/1,5 A
• Stromanschluss: 90 ~ 265 V AC / 50 Hz
• Betriebstemperatur: -30 ~ +70 °C

Abmessungen

• Breite: 47 mm
• Höhe: 86 mm
• Tiefe: 151 mm
• Gewicht: 1311 g
• Abstand der F-Anschlüsse Eingang : 2 cm
• Abstand der F-Anschlüsse Ausgang : 2 cm

Lieferumfang: Multischalter von EMP-Centauri
