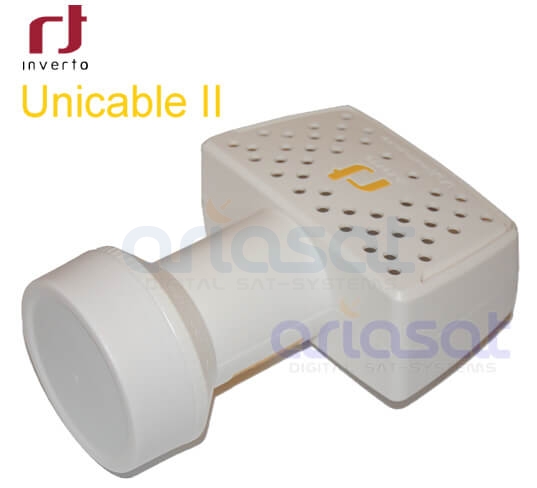

Inverto Unicable II LNB

Inverto Unicable II LNB | bis zu 32 Teilnehmer | 0,1dB | Full HD & Ultra HD

Der Unicable2 LNB ermöglicht Installationen mit bis zu 32 Satellitenreceivern über ein einzelnes Kabel, unter Benutzung der EN50494/EN50607 Protokolle erhält man so Zugang zu einer unbegrenzten Zahl an Transponder (auch bekannt als „dynamischer“ Modus). Alternativ kann der LNB so konfiguriert werden, dass er eine fest vorgegebene Transponder auf ZF-Frequenz Zuweisung bietet (auch bekannt als „statischer“ Modus). Auf diese Weise kann eine unbegrenzte Anzahl von Receivern mit dem LNB verbunden werden die durch die digital Channel-Stacking Technologie mit bis zu 32 Transpondern (oder mehr, abhängig von der Bandbreite der gewünschten Transponder) versorgt werden.

Hauptmerkmale:

• geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
• geringe Rauschzahl
• sehr hohe Kreuzpolarisationsisolierung
• programmierbarer statischer Modus mit Frequenzzuweisung
• Antennenjustier-Modus

Der Betriebsmodus (dynamisch oder statisch), der Signalpegel, die Kanalbandbreite, die Anzahl der Userbands, die Zwischenfrequenzen und ein Antennenjustier-Modus können mittels eines Programmiergerätes* vor Ort konfiguriert und aktualisiert werden.

* Programmiergerät nicht enthalten, separat als Zubehör erhältlich

Technische Daten:

• Eingangsfrequenzbereich Satellit:10.7 ~ 12.75 GHz
• Rauschzahl: 1 dB Max.
• LO Frequenz: 10,4 GHz
• LO Anfangsgenauigkeit: ± 1.0 MHz
• LO Temperaturdrift: ± 2.5 MHz
• Phasenrauschen (bei 10 kHz): - 80 dBc / Hz
• Unicable Konversionsgewinn: 55 dB Min.
• Verstärkungswelligkeit: ± 0.75 dB/UB
• Spiegelfrequenzunterdrückung: 40 dB Min.
• Kreuzpolarisationsisolierung: 22 dB Min.
• 1 dB Kompressionspunkt (am Ausgang): 0 dBm min.
• Ausgang VSWR 2.5 : 1 max.
• Ausgangsimpedanz: 75 Ohm
• User Band (Kanal) Bandbreite konfigurierbar, 10 - 64MHz (standardmäßig 42 MHz)
• User Band Frequenzen (Kanäle): Bis zu 32 Kanäle, vorkonfiguriert auf 32 Kanäle:

CH0 1210MHz (EN50494+EN50607)
CH1 1420MHz (EN50494+EN50607)
CH2 1680MHz (EN50494+EN50607)
CH3 2040MHz (EN50494+EN50607)
CH4 984MHz (EN50494+EN50607)
CH5 1020MHz (EN50494+EN50607)
CH6 1056MHz (EN50494+EN50607)
CH7 1092MHz (EN50494+EN50607)
CH8 1128MHz (EN50607)
CH9 1164MHz (EN50607)
CH10 1256MHz (EN50607)
CH11 1292MHz (EN50607)
CH12 1328MHz (EN50607)
CH13 1364MHz (EN50607)
CH14 1458MHz (EN50607)
CH15 1494MHz (EN50607)
CH16 1530MHz (EN50607)
CH17 1566MHz (EN50607)
CH18 1602MHz (EN50607)
CH19 1638MHz (EN50607)
CH20 1716MHz (EN50607)
CH21 1752MHz (EN50607)
CH22 1788MHz (EN50607)
CH23 1824MHz (EN50607)
CH24 1860MHz (EN50607)
CH25 1896MHz (EN50607)
CH26 1932MHz (EN50607)
CH27 1968MHz (EN50607)
CH28 2004MHz (EN50607)
CH29 2076MHz (EN50607)
CH30 2112MHz (EN50607)
CH31 2148MHz (EN50607)

• Kanalisolierung: 25 dB Min.
• Unicable Steuersignale: DiSEqC1.x/DiSEqC2.x, EN50494/EN50607
• DC Stromaufnahme: 400 mA @13.5V
• Betriebstemperatur: - 30°C~ + 60°C
• Gewicht: 350g

Lieferumfang: Inverto Unicable II LNB
