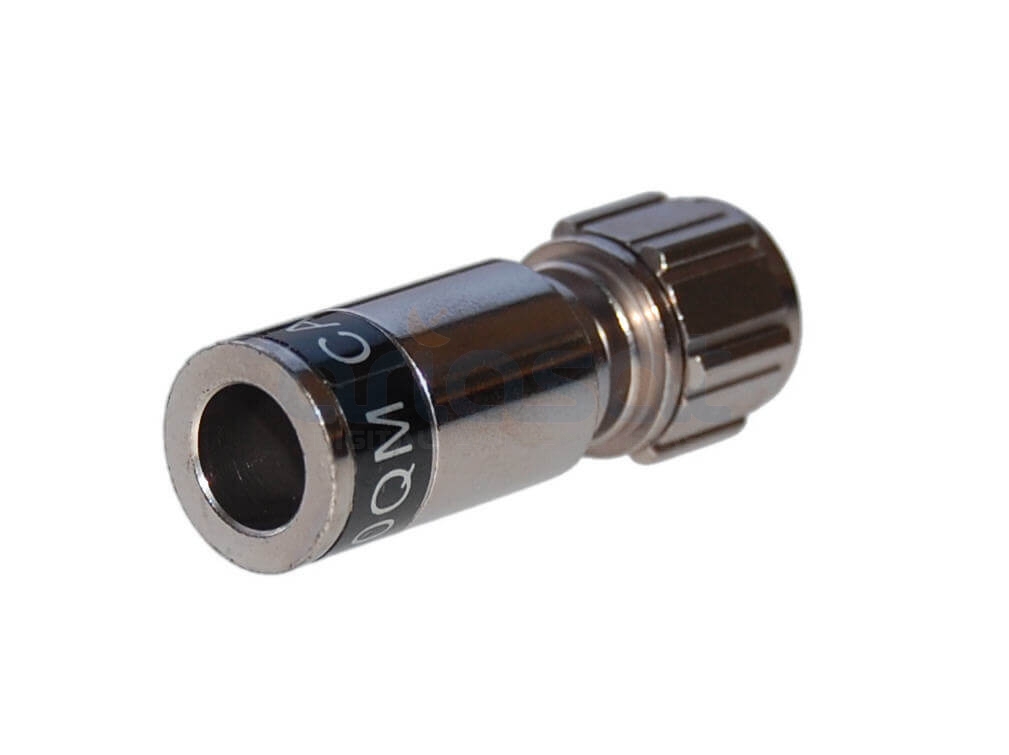

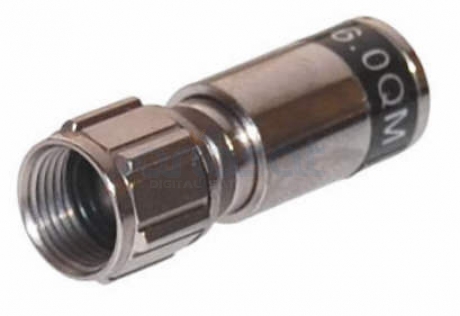

Cabelcon F-6-TD 7.0 QM TrueDrop F-Stecker für 7mm SAT-Kabel

• optimierter Gewindeansatz: Beim Ansetzen und Aufschrauben findet der Stecker schneller das Gewinde.
• Verbesserung der Überwurfmutter: Sie lässt sich jetzt besser mit den Fingern andrehen.
• Der Stecker ist wasserdicht nach IP X68 (30 m / 8 h)
• Neu entwickelte Kontaktfläche zur Stirn der F-Buchse.
• Der mechanische Sitz und elektrische Kontakt zwischen Stecker und Buchse verbessert sich, da die Spaltlbildung bei unebener Stirnfläche der Buchse verringert bzw. verhindert wird.
• Der Stecker sitzt mechanisch fester an der Buchse, die Masseverbindung ist besser und die Gefahr von Intermodulationsstörungen 3. Ordnung wird verringert. Außerdem löst sich der Stecker durch mechanische Schwingungen und Bewegen der Kabel schwerer (eine der häufigsten und schwer zu findenden Fehler in Empfangsanlagen sind lose F-Stecker).

• Passt auf Kabel innerhalb folgender Durchmesser:
  • Außenleiter: 4.7-5.7mm
  • Mantel (Aussendurchmesser): 6.5-7.5mm
• Schirmung 30 - 1000 MHz >120 dB
• Das Schirmungsmaß übertrifft die Klasse A+ im Bereich von 30-3000 MHz
• Transfer Impedanz 5 - 30 MHz < 2,5 mOhm/m
• Rückflussdämpfung bei
• ... 1000 MHz: 32 dB
• ... 3000 MHz: 24 dB
• Wasserdicht (30m / 8h)

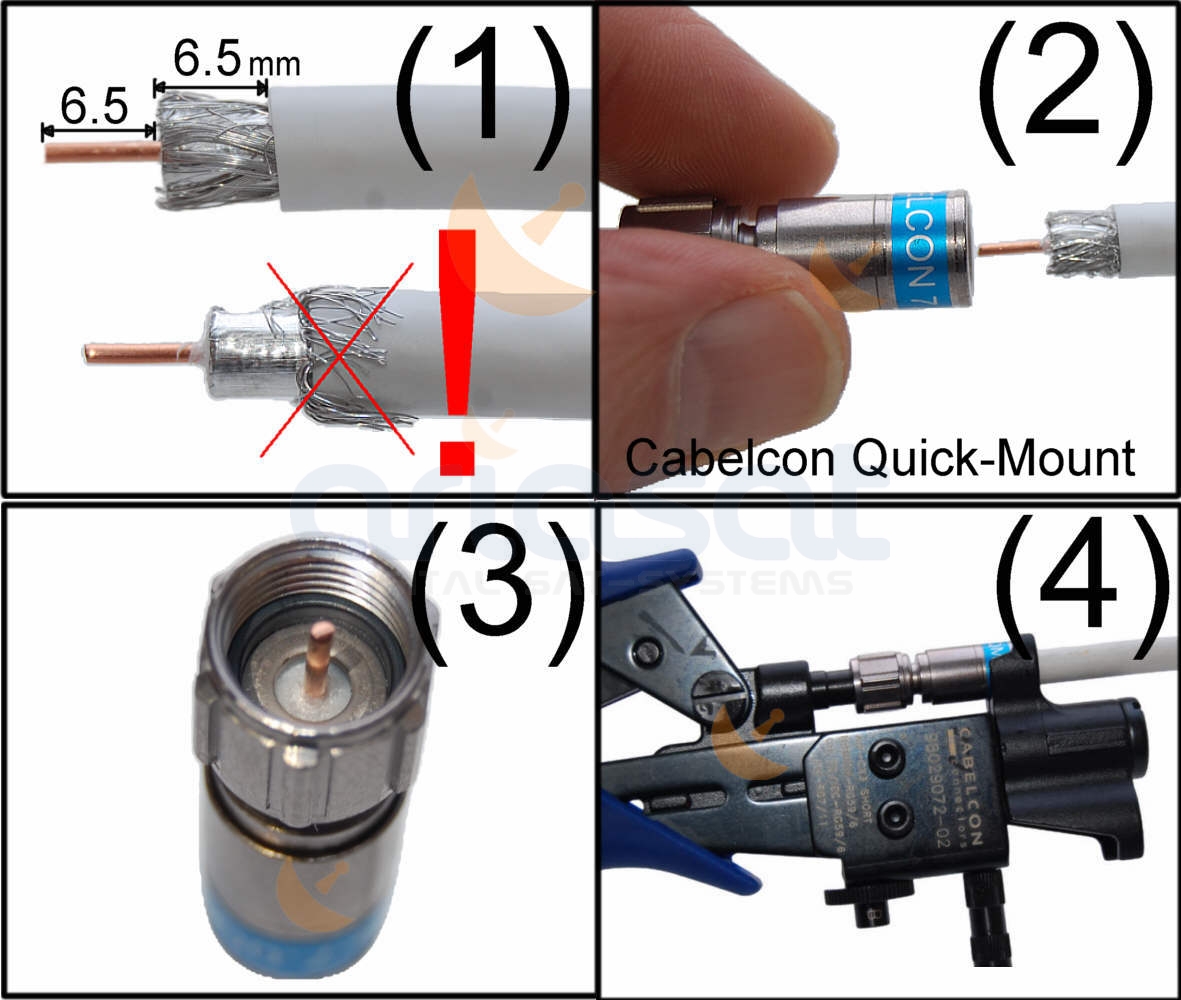

Montageanleitung Quick Mount F-Stecker

1.) Kabel abisolieren, Geflecht nicht zurück klappen!
2.) Stecker aufschieben bis ..
3.) das Dielektrikum am Stecker abschliesst.
4.) Kabel mit Stecker in Verpresszange einlegen und verpressen.

Lieferumfang:
1x F-6-TD 7.0 QM TrueDrop Wasserdichter F-Stecker
