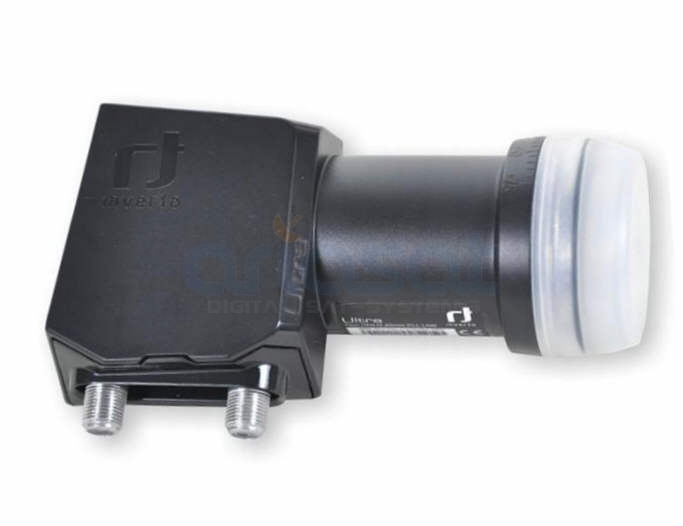

Inverto Twin Black Ultra 40mm, Rauschmaß 0,2 dB, High Gain, IDLT-TWL412-ULTRA-OPN

Inverto Twin Black High Gain IDLT-TWL412-ULTRA-OPN

Hauptmerkmale:
- Neuartiges Feedhorn Design
- Überragende Phasenrauschleistung, DVB-S2X-kompatibel mit Unterstützung von Ultra HD TV (4K und 8K)
- Hervorragende Kreuzpolarisationsisolation
- Sehr niedrige Störpegel
- Überlegene Rauschzahl bei hoher Verstärkung
- Rauschmaß: 0.2 dB typ. (0.7 dB max.)
- Hohe 4G-Immunität
- Größte Zuverlässigkeit

Technische Daten:

• Tiefband Eingangsfrequenzbereich: 10.7 GHz ~ 11.7 GHz
• Tiefband Ausgangsfrequenzbereich: 950 MHz ~ 1950 MHz
• Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
• Hochband Eingangsfrequenzbereich: 11.7 GHz ~ 12.75 GHz
• Hochband Ausgangsfrequenzbereich: 1100 MHz ~ 2150 MHz
• Oszillatorfrequenz (LO) Hochband: 10.6 GHz
• Rauschmaß: 0.2 dB typ. (0.7 dB max.)
• LO Temperaturdrift: ±2.0 MHz max.
• LO Anfangsgenauigkeit: ±1.0 MHz max.
• LO-Phasenrauschen @1 kHz: -70 dBc/Hz
• LO-Phasenrauschen @10 kHz: -80 dBc/Hz
• LO-Phasenrauschen @100 kHz: -90 dBc/Hz
• LO-Phasenrauschen @1 MHz: -100 dBc/Hz
• Verstärkung: 60 dB ~ 70 dB
• Verstärkungswelligkeit (über 26 MHz Bandbreite): 1 dB max. (peak-to-peak)
• Verstärkungsschwankung (im Vollband): 4 dB max. (peak-to-peak)
• Spiegelfrequenzunterdrückung: 50 dB min.
• Intermodulationsprodukte 3. Ordnung - ICP3: +10 dBm min
• 1 dB Kompressionspunkt (@Ausgang): 0 dBm min.
• Kreuzpolarisationsisolation: 22 dB min.
• Steuersignal Ca (V): 10.0 V ~ 14.0 V
• Steuersignal Cb (H): 16.0 V ~ 20.0 V
• Steuersignal Cc (Bandumschaltung): 22 kHz ±4 kHz
• Ausgangs VSWR: 2.0:1 max.
• Bandinterne Störung: -65 dBm max.
• Stromaufnahme: 150 mA max. (10 VDC ~ 20 VDC)
• Betriebstemperatur: -30 °C ~ +60 °C
• Ausgangsimpedanz: 75 Ω (F-Typ)
• Ausgangsanschluss: F-Typ (weiblich)
• Gewicht: 127,5 g
