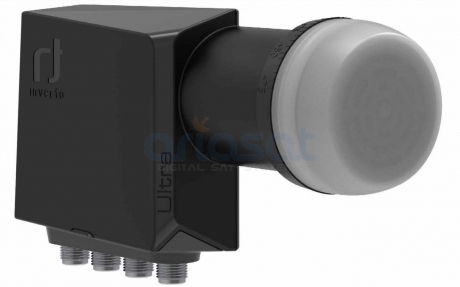

Quattro LNB Inverto Black ULTRA High-Gain Low-Noise | IDLT-QTL412-ULTRA-OPN

Quattro LNB Inverto Black ULTRA

Hauptmerkmale

• Neuartiges Feedhorn Design
• Überragende Phasenrauschleistung, DVB-S2X-kompatibel mit Unterstützung von Ultra HD TV (4K und 8K)
• Hervorragende Kreuzpolarisationsisolation
• Sehr niedrige Störpegel
• Überlegene Rauschzahl bei hoher Verstärkung
• Rauschmaß: 0.2 dB typ. (0.7 dB max.)
• Hohe 4G-Immunität
• Größte Zuverlässigkeit

• Die Hochleistungs-Ultra-LNBs von Inverto wurden speziell entwickelt,
um den Bedarf an überragendem Empfang unter den Rändern des Satelliten-Footprints,
kleinen Schüsselgrößen oder langen Koaxialkabeln zu erfüllen.

• Dank seines neuartigen Feedhorn-Designs und der überlegenen Front-End-Komponenten
bietet dieser LNB eine höhere Umwandlungsverstärkung bei gleichzeitig
niedriger Rauschzahl und bester Phasenrauschleistung.

• Die Kombination aus innovativem Feedhorn-Design, höher spezifizierten Komponenten,
exzellenter Kreuzpolarisationsisolation und fortschrittlichem Filterdesign ermöglicht
eine verbesserte Handhabung von Stör- und Störsignalen.

• Entwickelt, um strenge Spezifikationen zu erfüllen und nach den höchsten Industriestandards hergestellt,
ist diese einzigartige Reihe von LNBs eine ideale Lösung für Installationen mit schwierigen Empfangsbedingungen.

Technische Daten:
Tiefband Eingangsfrequenzbereich: 10.7 GHz ~ 11.7 GHz
Tiefband Ausgangsfrequenzbereich: 950 MHz ~ 1950 MHz
Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
Hochband Eingangsfrequenzbereich: 11.7 GHz ~ 12.75 GHz
Hochband Ausgangsfrequenzbereich: 1100 MHz ~ 2150 MHz
Oszillatorfrequenz (LO) Hochband: 10.6 GHz
Rauschmaß: 0.2 dB typ. (0.7 dB max.)
LO Temperaturdrift: ±2.0 MHz max.
LO Anfangsgenauigkeit: ±1.0 MHz max.
LO-Phasenrauschen @1 kHz: -70 dBc/Hz
LO-Phasenrauschen @10 kHz: -80 dBc/Hz
LO-Phasenrauschen @100 kHz: -90 dBc/Hz
LO-Phasenrauschen @1 MHz: -100 dBc/Hz
Verstärkung: 60 dB ~ 70 dB
Verstärkungswelligkeit (über 26 MHz Bandbreite): 1 dB max. (peak-to-peak)
Verstärkungsschwankung (im Vollband): 4 dB max. (peak-to-peak)
Spiegelfrequenzunterdrückung: 50 dB min.
Intermodulationsprodukte 3. Ordnung - ICP3: +10 dBm min
1 dB Kompressionspunkt (@Ausgang): 0 dBm min.
Kreuzpolarisationsisolation: 22 dB min.
Ausgangs VSWR: 2.0:1 max.
Bandinterne Störung: -65 dBm max.
Stromaufnahme: 230 mA max. (10 VDC ~ 20 VDC)
Betriebstemperatur: -30 °C ~ +60 °C
Ausgangsimpedanz: 75 Ω (F-Typ)
Ausgangsanschluss: F-Typ (weiblich)
Gewicht: 177 g

Lieferumfang:
1x Quattro LNB Inverto Black Ultra | IDLT-QTL412-ULTRA-OPN
