Ören HD 103 Antennenkabel / Koaxialkabel -Meterware- 50m

Ören HD 103 Antennenkabel / Koaxialkabel -Meterware-

Hochleistungskabel wurde speziell für den Einsatz in Multimedianetzen entwickelt und erfüllt mit einem Schirmungsmaß der Klasse A++ die hohen Ansprüche deutscher Kabelnetzbetreiber. Das Kabel ist selbstverständlich auch für den SAT-Bereich geeignet. Es zeichnet sich durch eine niedrige Dämpfung, ein hohes Schirmungsmaß und eine sehr gute Alterungsbeständigkeit aus.

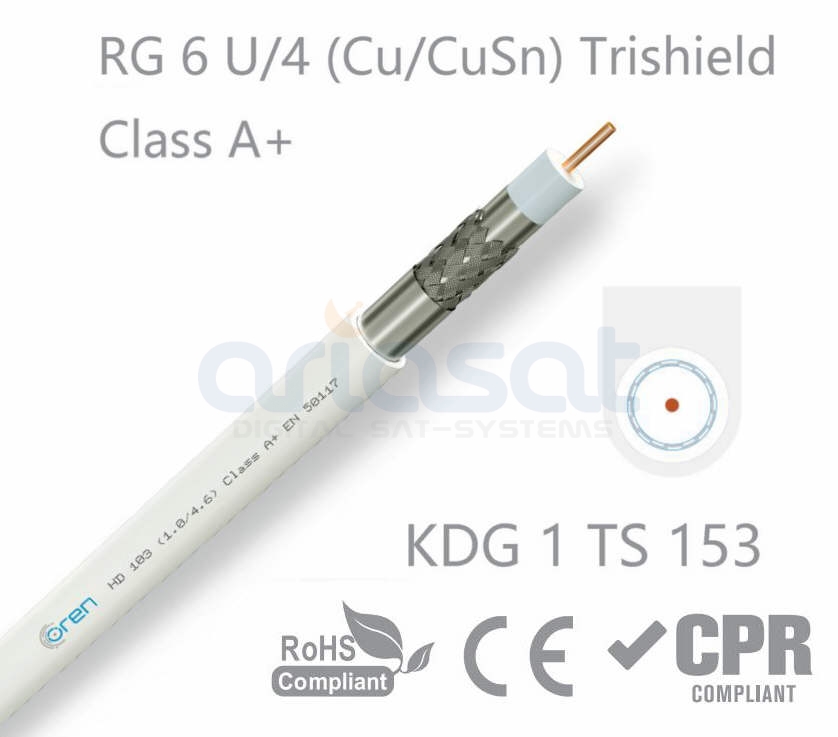

Technische Daten:

• Innenleiter: ø 1,02 mm Vollkupfer
• Isolierung : ø 4,60 mm gasgeschäumtes PE
• 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
• 2. Schirm : verzinntes Kupfergeflecht (62% Bedeckung)
• 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
• Außenmantel : ø 6,80mm PVC
• Brandschutzklasse laut Bauproduktenverordnung EN 50757: Eca
• Zulassung: KDG 1 TS 153
• Kabelgewicht: 50 kg/km
• minimaler Biegeradius: 35 mm
• maximale Zugfestigkeit: 55 N
• flammwidrig nach: IEC 60322-1
• Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
• Wellenwiderstand 75 ± 2 Ohm
• Kapazität 53 ± 2 pF/m
• Verkürzungsfaktor: 85%
• Gleichstromwiderstand Innenleiter 22,10 Ohm/km
• Gleichstromwiderstand Außenleiter 13,50 Ohm/km
• Kopplungswiderstand: 5 - 30 MHz: < 2,0 mOhm/m

Schirmungsmaß:

• 30 - 1000 MHz: > 110 dB; typisch: > 115 dB
• 1000 - 2000 MHz > 95 dB; typisch: > 103 dB
• 2000 - 3000 MHz > 85 dB; typisch: > 95 dB

Dämpfung:

• 5 MHz 1,70 dB/100m
• 50 MHz 4,60 dB/100m
• 100 MHz 6,50 dB/100m
• 230 MHz 9,80 dB/100m
• 470 MHz 14,30 dB/100m
• 860 MHz 19,60 dB/100m
• 1000 MHz 21,20 dB/100m
• 1500 MHz 26,30 dB/100m
• 1750 MHz 28,70 dB/100m
• 2150 MHz 31,90 dB/100m
• 2400 MHz 34,20 dB/100m

Rückflussdämpfung:

• 5 - 470 MHz > 26 dB
• 470 - 862 MHz > 23 dB
• 862 - 1000 MHz > 20 dB
• 1000 - 3000 MHz > 18 dB

Lieferumfang:
Meterware
