Kathrein LCD 120 A+ Koaxialkabel Meterware| Sat Antennen Kabel 25m

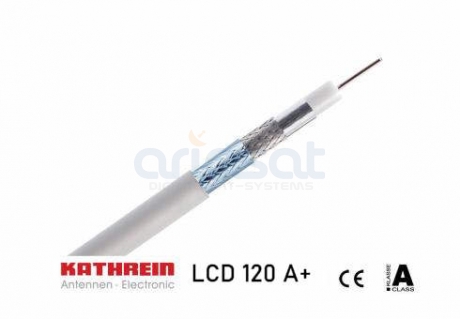

Kathrein LCD 120 A+ Koaxialkabel Meterware

• für SAT-/BK-Hausinstallation
• Vodafone Kabel Deutschland zugelassen, gemäß KDG 1 TS 153
• Innenleiter Kupfer blank; Aussenleiter 3-fach Schirmung mit verzinntem Kupfergeflecht und zwei Folienschichten
• Erfüllt die EN 50117 / Schirmungsklasse A+
• Schirmdämpfung typ. 130 dB
• Geringe Dämpfung über lange Verbindungsstrecken
• physikalisch geschäumtes Dielektrikum 4,60 mm Durchmesser
• Bauproduktenverordnung EU 305/2011 (EN 50575) Brandklasse: Eca
• Bleifrei, ohne Silikon, UV-beständig, nicht halogenfrei

TECHNISCHE DATEN

• Typ: LCD 120 A+ / Meterware
• Impedanz: 75 Ω
• Schirmungsklasse: A+
• Brandklasse - BauPVO 305/2011: Euroklasse Eca
• Verlegungsbereich: Innen
• Innenleiter: 1,02 Cu mm
• Isolation: 4,6 PEE mm
• Außenleiter: 2 x Al/pet-Folie - 1 x CuSn-Geflecht
• Außenmantel: typ. 6,8 PVC weiß mm
• Biegeradius: typ. > 34 mm
• Verkürzungsfaktor: 0.85
• Dämpfung bei 5 MHz: 1.3 dB/100 m
• Dämpfung bei 50 MHz: 4.3 dB/100 m
• Dämpfung bei 100 MHz: 6 dB/100 m
• Dämpfung bei 450 MHz: 12.9 dB/100 m
• Dämpfung bei 860 MHz: 18.2 dB/100 m
• Dämpfung bei 1000 MHz: 19.7 dB/100 m
• Dämpfung bei 2150 MHz: 29.9 dB/100 m
• Dämpfung bei 2400 MHz: 31.8 dB/100 m
• Rückflussdämpfung 5-470 MHz: ≥ 26 dB
• Rückflussdämpfung 470-862 MHz: ≥ 25 dB
• Rückflussdämpfung 862-1000 MHz: ≥ 23 dB
• Rückflussdämpfung 1000-2150 MHz: ≥ 20 dB
• Schirmdämpfung 30-3000 MHz typ.: 130 dB
• Kopplungswiderstand 5-30 MHz: ≤ 2,5 mOhm/m
• Gleichstromwiderstand: ≤ 34 Ω/km
• Max. zul. Zugkraft: 120 N
• Zul. Umgebungstemperatur Inst.: -25 bis +70 °C
• Gewicht ca.: 4.8 kg/100 m

Lieferumfang:
1x Meterware / Schnittlänge nach wahl

---
